PC sestava ASUS

Průvodce instalací a popis PC sestavy

Instalace hardwaru

Rychlé sestavení

1. Po vybalení PC sestavu umístěte na vhodné pracoviště a připojte kabely myši, klávesnice a napájení. Zapojte kabel napájení od pracovní stanice do zásuvky.

Chlazení, štítek COA a štítek se sériovým číslem

Správné chlazení systému je velmi důležité. Přečtěte si níže uvedené poznámky a nákresy a správně zvolte polohu systému, aby byl dosažen maximální průtok vzduchu.
- Umístěte počítač na pevný a rovný povrch.
- Umístěte počítač na místo, které je relativně chladné a dobře odvětrávané. Nechte alespoň 15 cm (6 palců) volného místa před a za pracovní stanicí. Při instalaci ve skříni zajistěte odpovídající odvětrání skříně a zkontrolujte, zda okolní teplota ve skříni nepřekračuje 35 °C.
Nikdy neblokujte vstup a výstup vzduchu počítače.
Každá PC sestava je opatřena štítkem se sériovým číslem a štítkem COA (Certificate of Authenticity). Štítek se sériovým číslem je obvykle umístěn na dolním panelu nebo na boku jednotky a na zadní části jednotky. Štítek COA je obvykle umístěn na horním panelu nebo bočním panelu popřípadě ve spodní části štítku se sériovým číslem.

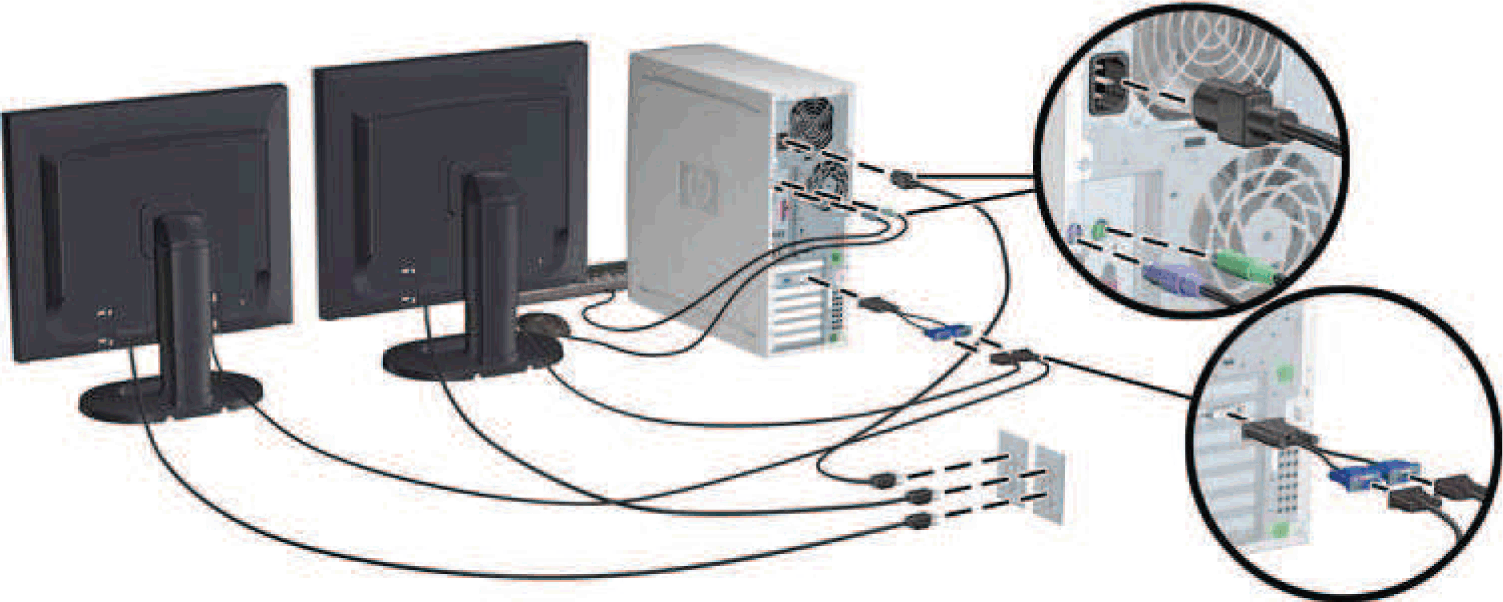

Obrázek 1 Instalace PC sestavy

2. Připojte kabely monitoru k propojce a připojte propojku ke grafické kartě podle výše uvedeného obrázku. (Pokud používáte pouze jeden monitor nebo máte grafickou kartu se dvěma výstupy, není nutné použít propojku.) Připojte napájecí kabely monitoru
do elektrické zásuvky. Připojte kabely monitoru ke konektoru a připojte konektor ke grafické kartě podle výše uvedeného obrázku. (Pokud používáte pouze jeden monitor nebo máte grafickou kartu se dvěma výstupy, není nutné použít konektor.) Připojte napájecí kabely monitoru
do elektrické zásuvky.

Komponenty na předním a zadním panelu

Komponenty na předním panelu

Popis
1 Optická jednotka
2 Konektor sluchátek
3 Porty USB 2.0 (Universal Serial Bus)
4 Tlačítko napájení
5 Konektor mikrofonu

Komponenty na zadním panelu

Obrázek 2 Komponenty na předním panelu

Obrázek 3 Komponenty na zadním panelu

Popis
1 PS/2 combo klávesnice, myš
2 HDMI výstup
3 D-Sub výstup
4 Audio výstuoy
5 Porty USB 2.0 (Universal Serial Bus)
6 DVI výstup
7 Porty USB 3.0 (Universal Serial Bus)
8 Paralelní výstup

Aktualizace ovladačů zařízení

Chcete-li po instalaci operačního systému instalovat hardwarová zařízení, jako je tiskárna, zobrazovací adaptér nebo síťový adaptér, bude operační systém potřebovat přístup k softwarovým ovladačům pro zařízení. Ovladače zařízení jsou obvykle k dispozici na disku CD dodávaném s periferními zařízeními.

Většinu nejnovějších ovladaů k PC najdete na adrese: https://www.asus.com/Motherboards/M5A78LM_LEUSB3/HelpDesk_Download/
V nabídce zvolte požadovaný OS a postupujte dle pokynů www stránek.
